IP АТС LG-Ericsson iPECS LIK. Ёмкость и компоненты.

iPECS-LIK - мощный набор функций, IP телефония, унифицированные коммуникации, мобильные абоненты, сетевые решения, сеть DECT, и многое другое... Максимальная ёмкость, конфигурация, описание модулей.


IP АТС LG-Ericsson iPECS LIK конфигурация и ёмкость

Емкость iPECS-LIK определяется процессором. Существуют следующие типы процессоров:

  • LIK-50: емкость до 50 портов.
  • LIK-100: емкость до 100 портов.
  • LIK-300: емкость до 300 портов
  • LIK-600: емкость до 600 портов
  • LIK-1200: емкость до 1200 портов

К платам процессора подключаются различные модули. Подключение модулей осуществляется через локальную сеть или через Интернет. Архитектура станции iPECS-LIK подразумевает под собою взаимодействие отдельных модулей, обеспечивающих доступ к различным ресурсам системы независимо от их местонахождения.

Все модули системы iPECS-LIK (в т.ч. IP телефоны) взаимодействуют между собой по ip- протоколу и включаются в сеть Ethernet, что позволяет им работать как в локальной сети, так и в глобальной. Возможна работа модулей из-под NAT, но лучше строить VPN или дать каждому удаленному модулю внешний ip-адрес. В принципе известны порты работы IPKTS протокола, поэтому можно организовать DMZ.

  • Модули внешних линий - аналоговые CО, ISDN (BRI, PRI), VoIP (SIP, H.323)
  • Модули цифровых и аналоговых внутренних абонентов
  • Модули голосовой почты, автосекретаря, DECT, конференций.
  • Модули удаленных рабочих мест (домашний офис)
  • Также доступны следующие интерфейсы: порты для подключения датчика аварийной сигнализации, зоны оповещения, музыкального источника для режима "удержания" и т.д.

Почти все модули iPECS, за исключением модулей SLTM32 и PSU, можно устанавливать различными способами:

  • Установка на столе (горизонтальной поверхности) с использованием монтажного комплекта Desk Mount Holder (Настольный держатель - DHLD),
  • Закрепление каждого модуля по отдельности на стене с использованием настенного монтажного комплекта Wall Mount Holder (Настенный держатель - WMHL),
  • Установка каждого модуля по отдельности в 19”-стойку с использованием монтажной консоли высотой 1U (1U-Rack Mount Bracket – 1U-RMB),
  • Установка модулей в системный блок (Enhanced Main Cabinet). Системный блок можно устанавливать в 19”-стойку, на столе (горизонтальной поверхности) и закреплять на стене.

Модуль SLTM32 (на 32 аналоговых абонента) можно устанавливать только в 19”-стойку, а источник питания PSU – только в системный блок.

В системные модули питание подается от источника питания PSU (в случае установки в системный блок), преобразующего переменное напряжение 100 – 240 В в постоянное напряжение 48 В. Либо в каждый модуль питание подается отдельно от собственного адаптера питания, преобразующего переменное напряжение 100 – 240 В в постоянное напряжение 48 В.


Ёмкость системы iPECS-LIK


Блок/ЕмкостьiPECS-50iPECS-100 iPECS-300 iPECS-600 iPECS-1200
(MFIM100)(MFIM300)(MFIM600)(MFIM1200)
Кабинет-10 слотов10 слотов10 слотов10 слотов
Ёмкость системы (портов)501003006001200
Абонентов*50 включая 2 порта SLT в базовом комплекте703006001200
CO линий*max 42, включая емкость базового комплекта: iPECS-50A: 4 порта СО + каналы VoIP iPECS-50B: 2 порта BRI + каналы VoIP42200400600
Max. кол-во модулей RSGM**2535150300600
Дежурные44555
Serial Port (RS-232C)12211
USB порт1--11
Вход сигнализации12222
Контакты внеших реле12442
Вход музыкального источника12222
Схема аварийного переключения линий144+внеш.
PFTU (6 доп.)
4+внеш.
PFTU (6 доп.)
4+внеш.
PFTU (6 доп.)
Зоны внешнего пейджинга12222
Зоны внутреннего пейджинга10103535100
Системные ячейки быстрого набора800 (48 цифр)800 (48 цифр)3000 (48 цифр)6000 (48 цифр)12000 (24 цифр)
Системные ячейки быстрого набора (Группы)1010102020
Индивидуальные ячейки быстрого набора20 48 цифр)20 48 цифр)100 (48 цифр)100 (48 цифр)100 (48 цифр)
Повтор последних номеров10 (48 цифр)10 (48 цифр)10 (48 цифр)10 (48 цифр)10 (48 цифр)
Повтор сохраненного номера1 (48 цифр)1 (48 цифр)1 (48 цифр)1 (48 цифр)1 (48 цифр)
DSS консоли/абонент
SMDR буфер50005000100001500020000
Группы CO линий20207272200
Группы абонентов4040484899
Емкость группы абонентов50707070200
Группы конференций в системе 2020408080
Абонентов2535150300300
Коды регистрации
На абоненте50703006001200
В системе45043070014002800
Всего500500100020004000
VSF голосовая почта на процессоре270 минут 6 каналов270 минут 6 каналов270 минут 6 каналов--
VMIM плата голосовой почты9 часов9 часов9 часов9 часов, max x 89 часов, max x 30
MCIM плата конференции224830
WTIM DECT1616323232
VoIP каналов на процессоре4-8***66--
РезервированиеНетДаДаДаДа

* максимальный лимит абонентов и CO линий не может быть достигнут одновременно, общее количество портов не может превышать существующую емкость процессора. Общее количество портов при использовании модуля MFIM100 не может превышать 100, модуля MFIM300 – не более 300, модуля MFIM600 – не более 600, модуля MFIM1200 – не более 1200

** для максимального количества RSGM портов есть формула: ОНО = доступное число портов в системе/2, должно быть достаточное количество VoIP каналов для поддержки RSGM rtp пакетов.

*** используя G.711 кодеки, 8 VoIP каналов доступно. На других кодеках G.723 или G.729 доступно 4 канала.


Компоненты системы iPECS LIK


КатегорияКомпонентыОписание
Базовые комплектующиеLIK-MFIM50Bcервер 50 портов (макс.транков 42, макс вн.50), 2(4)BRI, 4(8)VoIP, 2SLT
LIK-MFIM50Acервер 50 портов (макс.транк 42, макс вн.50), 4CO, 4(8)VoIP, 2SLT, PFTU(1)
LIK-MFIM100cервер 100 портов (макс.транков 42, макс вн.70), 6VoIP VM, PFTU(4)
LIK-MFIM300cервер 300 портов (макс.транков 200, макс вн.300), 6VoIP VM, PFTU(4)
LIK-MFIM600cервер 600 портов (макс.транков 400, макс вн.600), PFTU(4)
COLIK-LGCM4модуль 4-х городских линий (4 CO)
LIK-LGCM8модуль 8-ми городских линий (8 CO)
NetworkLIK-PRIMмодуль ISDN PRI-1 поток
LIK-BRIM2модуль ISDN BRI-2 порта
LIK-BRIM4модуль ISDN BRI-4 порта
IPLIK-VOIM8модуль VoIP, 8 портов
LIK-VOIM24модуль VoIP, 24 порта
Функциональные модулиLIK-SLTM4модуль 4-х простых телефонов
LIK-SLTM8модуль 8-ми простых телефонов
LIK-SLTM32модуль 32-х простых телефонов, самостоятельно крепиться в 19" стойку
LIK-DTIM8модуль 8-ми цифровых телефонов серии LDP
LIK-MCIMмультимедийный модуль (необходим для работы видеофонов)
VoiceLIK-VMIMмодуль голосовой почты
DECTLIK-WTIM4модуль подключения 4-х ретрансляторов минисотовой связи DECT (400B)
LIK-WTIM8модуль подключения 8-ми ретрансляторов минисотовой связи DECT (400B)
Дополнительные модулиI300-POE8свитч с POE 8 портов
I300-RSGMшлюз поддерживает: 1CO, 1DT, 1SLT, Relay (1,2), BGM, RS232, 2LAN
LIK-ADPTадаптер для модулей 48В
LIK-MCKTEкабинет на 9модулей, включает один БП 250 Вт. монтируется в 19" стойку
LIK-PSUдополнительный БП 250 Вт. для MCKTE занимает одно место под модуль
LIK-1URMBкрепление для монтажа одного модуля в 19" стойку (+ место под LIK-ADPT)
LIK-WBRKEнастенное крепление для одного модуля
I300-DHLDнастольное крепление для одного одного модуля
I300-DHEрасширение DHLD на один модуль

IP АТС iPECS MG LG логотип

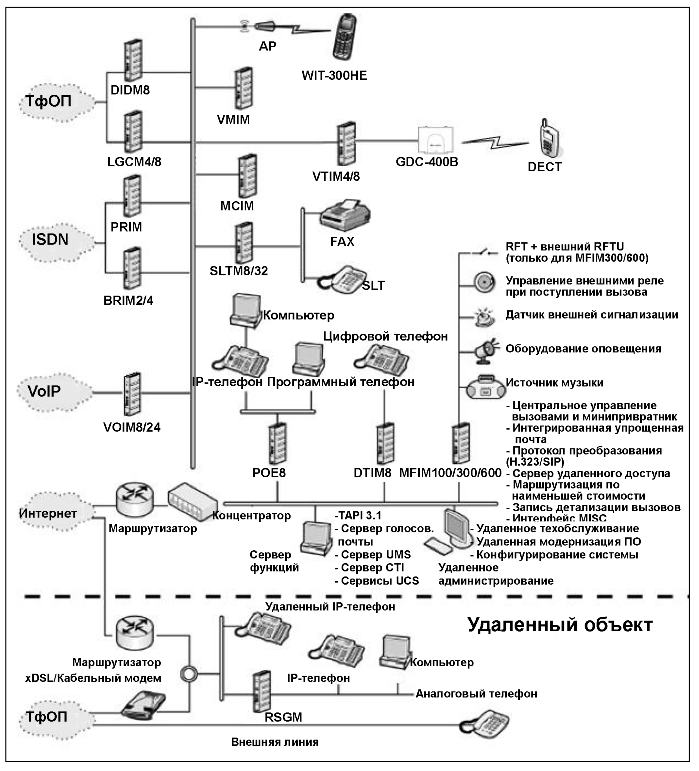

Схема соединений


IP АТС iPECS-LIK cхема соединений
