IP АТС Panasonic KX-TDE600


IP АТС Panasonic KX-TDE600RU

Основные преимущества IP АТС Panasonic KX-TDE600RU >>>

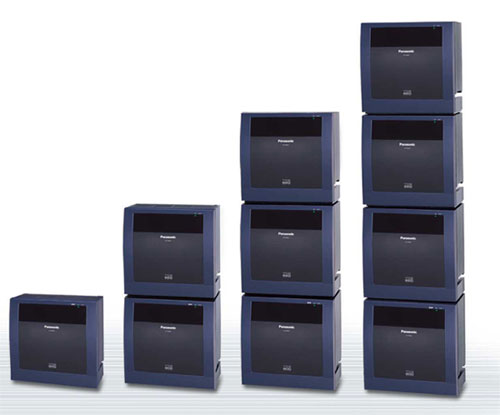

IP АТС Panasonic KX-TDE600 – это старшая модель IP-АТС в линейке KX-TDE.

IP-АТС KX-TDE600 предназначена для организаций среднего и крупного бизнеса, нуждающихся в качественной связи, повышенной функциональности, а также территориально распределенной структурой (имеющих удаленные офисы, филиалы, склады или рабочие места). IP-АТС KX-TDE600 – идеальная АТС для решения основных задач бизнеса на сегодняшний день и в будущем, если планируется полный переход на IP-телефонию.


Функции АТС KX-TDE600


IP АТС KX-TDE600 поддерживает все функции и компоненты а также алгоритмы обработки входящих вызовов предыдущей модели цифровой АТС KX-TDA600. Помимо этих функций АТС KX-TDE обладают рядом новых

  • Поддержка IP транков H.323
  • Поддержка SIP транков
  • Поддержка SIP абонентов
  • Поддержка системных IP телефонов серий KX-NT300 и KX-NT500
  • IP софтфоны
  • Встроенный VoIP шлюз
  • LAN порт
  • Пиринговые соединения между IP абонентами (без задействования ресурсов АТС)
  • Поддержка традиционной телефонии (с коммутацией каналов) – аналоговые (CO) и цифровые (PRI, BRI) внешние линии, аналоговые, цифровые, DECT абоненты
  • Поддержка всех функций и компонентов цифровых АТС серии KX-TDA600
  • Встроенная голосовая почта (опция)
  • Встроенная функция 32-х сторонней конференции
  • Соединение с серверами (SNMP, SNTP, DHCP)
  • Поддержка CTI приложений серии Communication Assistant
  • Централизованная система управления сетью из нескольких АТС

Тип и максимальное количество слотов


Тип слотаМакс. Количество
Основной блокСистема из 2 блоковСистема из 3 блоковСистема из 4 блоков
Слот платы IPCEMPR (процессор)1111
Слот платы BUS-M (плата соединения)1111
Свободный слот10213243
Виртуальный слотВиртуальный слот внешних линий4444
Виртуальный слот внутренних абонентов4444

Платы, устанавливаемые в свободных или виртуальных слотах


Тип платыМакс. Количество
Основной блокСистема из 2 блоковСистема из 3 блоковСистема из 4 блоков
Плата внешних линий14 *124 *134 *140 *1
Виртуальная плата внешних линий4444
V-IPGW162222
V-SIPGW162 (4 *4)2 (4 *4)2 (4 *4)2 (4 *4)
Плата физических внешних линий10 *120 *130 *140 *1
KX-TDA6181 (16 CO)10203040
KX-TDA0184 (E&M 8)
KX-TDA0284 (BRI 4)
KX-TDA0288 (BRI 8)
KX-TDA0188 (E1)5101520
KX-TDA0290 (PRI30)
KX-TDA0484 (VoIP 4)10203040
KX-TDA0490 (VoIP 16)
Плата внутренних линий14243440
Виртуальная плата внутренних абонентов4444
V-IPEXT322 (4 *5)2 (4 *5)2 (4 *5)2 (4 *5)
V-SIPEXT322 (4 *5)2 (4 *5)2 (4 *5)2 (4 *5)
Плата физических внутренних линий10203040
KX-TDA0170 (DHLC8)10203040
KX-TDA0171 (DLC8)
KX-TDA0172 (DLC16)
KX-TDA0173 (SLT8)
KX-TDA0177 (CSLC16)
KX-TDA6174 (ESLC16)
KX-TDA6175 (EMSLC16)
KX-TDA6178 (ESLC24) *2
KX-TDA0470 (VoIP16)
KX-TDA0144 (DECT БС 8)481216
KX-TDA0190 (OPB3)481216
KX-TDA6166 (EECHO16)2468
ВСЕГО:18294051 (43) *3

*1 Одна плата E1 или PRI30 при подсчете количества плат эквивалентна 2 платам.

*2 Может устанавливаться только в тех блоках, в которых установлен блок питания KX-TDA0103

*3 Максимальное количество плат внешних линий и плат внутренних линий ограничено 43. Кроме того, в этом случае одна плата E1 или PRI30 при подсчете эквивалентна 1 плате.

*4 Максимальное количество виртуальных плат внешних SIP линий увеличено для новой модификации платы процессора и версии ПО выше 4.0

*5 Максимальное количество виртуальных плат внутренних H.323 и SIP абонентов увеличено для новой модификации платы процессора и версии ПО выше 4.0


Платы, устанавливаемые на другие системные платы


Тип платыМакс. КоличествоУстанавливается на
Основной блокСистема из 2 блоковСистема из 3 блоковСистема из 4 блоков
KX-TDE0110 (DSP16)1Плата процессора IPCEMPR
KX-TDE0111 (DSP64)
KX-TDE0105 (IPCMEC)1
KX-TDA0196 (RMT)1
KX-TDA0189 (CID/PAY8)20406080KX-TDA6181 ELCOT16
KX-TDA0193 (CID8)
KX-TDA0168 (EXT-CID)10203040KX-TDA0173 (SLC8)
KX-TDA0164 (DPH4)481216KX-TDA0190 (OPB3)
KX-TDA0191 (MSG4)481216
KX-TDA0192 (ESVM2)
KX-TDA0194 (ESVM4)
KX-TDA0164 (EIO)481216
KX-TDA6111 (BUS-ME)-12KX-TDA6110 (BUS-M)

Максимальное количество внешних и внутренних линий

ТипМакс. Количество
Основной блокСистема из 2 блоковСистема из 3 блоковСистема из 4 блоков
Общее количество внешних линий192352512640
Внешние линии (плата физических внешних линий)160320480640
Внешние линии (виртуальная плата внешних линий)32
Общее количество внутренних линий43273610081152
Внутренние линии (плата физических внутренних линий)3046088801120
Системные телефоны256512640 *1640 *1
Аналаоговые телефоны240480720960
Системные + аналоговые3046088801120
Внутренние линии (виртуальная плата внутренних линий)128
IP-системные телефоны и IP-софтфоны128 *2
Внутренние SIP абоненты128

*1 Максимальное количество системных телефонов в системе ограничено 640

*2 Начиная с версии 3.0


Максимальное количество оконечных устройств

Тип оконечного устройстваМакс. Количество
Основной блокСистема из 2 блоковСистема из 3 блоковСистема из 4 блоков
Телефоны368608848992
(с использованием цифрового43273610081152
XDP-подключения) *1
Аналоговые телефоны240480720960
Цифровые системные телефоны серии KX-T7600 256512640640
Другие цифровые системные телефоны 128256384512
Аналоговые системные телефоны 80160240320
IP системные телефоны 224384544672
Поддерживаемые платой KX-TDA0470160320480640
Поддерживаемые платой процессора (лицензии)128
Внутренний SIP-абонент128
Консоль прямого доступа64
Cотовая станция KX-TDA0142326496128
Сотовая станция высокой плотности KX-TDA015816324864
DECT абоненты512
Голосовая почта KX-TVM8
Домофон16324864
Электромеханический дверной замок16324864
Внешний датчик16324864
Внешнее устройство (реле)16324864

Встроенная система голосовой почты (опция):


Эта функция позволяет всем абонентам АТС иметь индивидуальные почтовые ящики и пользоваться простыми функциями автоответчика

Общие ресурсы втроенной голосовой почты:

  • до 1000 речевых сообщений
  • до 160 мин при высоком качестве записи
  • до 240 мин при среднем качестве записи
  • до 480 мин при низком качестве записи
  • до 8 каналов

Подробнее >>>


Схема соединений в системе
